Passerelles Profibus / Autres réseaux

Kunbus Modular Gateway Communicator X Gateway

KUNBUS MODULAR GATEWAY

Intégration facile et économique d'équipements et protocoles multi-constructeurs

gràce à la passerelle modulaire!



Kunbus Modular Gateway

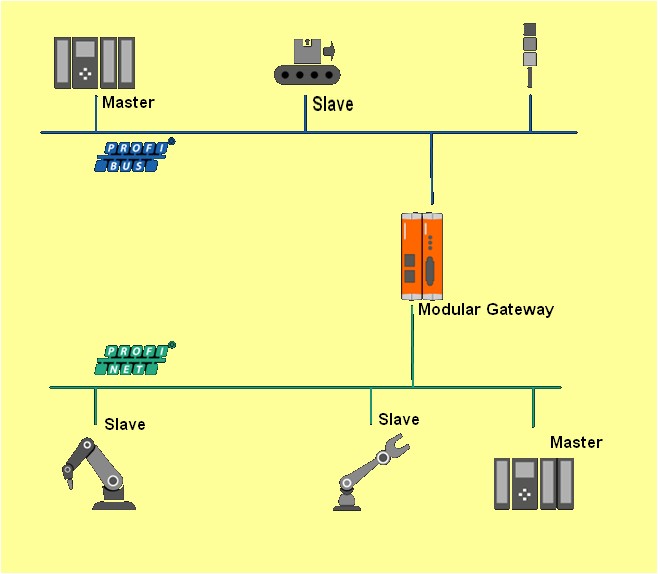

Les passerelles KUNBUS permettent une communication continue et fiable entre différents réseaux et systèmes. La passerelle KUNBUS convertit toutes les données que le réseau cible peut transférer. Elle omet les données non transférables et ajoute les données nécessaires dans le nouveau réseau. Ainsi, les opérateurs peuvent transférer automatiquement toutes les données nécessaires d'un réseau fermé à un autre.

Avec cette série de passerelles, KUNBUS propose un convertisseur de protocole qui peut être fixé au rail DIN et facilement déconnecté (plug and play). Les protocoles eux-mêmes sont situés dans des modules individuels et compacts, dont le boîtier ne mesure que 22,5 x 101,4 x 115. Les modules sont connectés entre eux via un cavalier, 2 modules formant ainsi une passerelle. L'utilisateur peut facilement échanger les modules de protocole pour connecter différents réseaux entre eux. Des solutions personnalisées sont également possibles. Les passerelles KUNBUS sont équipées d'un serveur Web intégré; les parties du programme sont mises à jour via un serveur FTP. La puissance maximale consommée est de 3 watts.

Ce système modulaire permet une configuration simple de nos passerelles par couplage ou adaptation de 2 modules entre eux. Par l'utilsation d'un simple cavalier, vous connectez deux modules protocoles réalisant ainsi une passerelle.

Le grand avantage des passerelles KUNBUS est la réduction des coûts de stock/piéces de maintenance.





SPECIFICATIONS

  • Racordement alimentation via des bornes à vis
  • Max. power < 3 W
  • Table d'échanges max. 512 bytes
  • Temps de Cycle du module 2-3 ms
  • Temps de transfer entre 2 modules 1.2 ms
  • Mise à jour du micro-logiciel par FTP
  • Multiples combinaisons de protocoles
  • Simple connexion des modules via un cavalier (plug-in jumper)
  • Isolation galvanique
  • Versions personnalisables sur demande.
Caractéristiques communes :
Indice de Protection IP20
Alimentation 24 V DC (-15/+20%)
Consommation 100 mA
Dimensions 110.4 x 22.5 x 101.4 mm
Poids approx. 90 g
Protection inversion de polarité oui
Température de fonctionnement 0 °C to 60 °C
Température de stokage -25°C to 70 °C
Humidité relative max (à 40 °C) 93 % (non condensing)
Boitier Polycarbonate
Montage/fixation DIN rail (EN50022)



Gateway module PROFINET IRT Slave
Référence : 100074
SPECIFICATIONS
Protocol PROFINET IRT
Module version Slave
Network connector 2 x RJ45
max. baud rate 100 Mbit/s
I/O data 512 Byte IN/OUT
Fichiers:
PROFINET User Manual
PROFINET XML File
PROFINET Certificate
Gateway module Ethernet/IP Slave
Référence : 100066
SPECIFICATIONS
Protocol EtherNet/IP
Module version Slave
Network connector 2 x RJ45
max. baud rate
 10/100 Mbit/s
I/O data max. 480 Bytes IN/OUT
Fichiers:
EtherNet/IP User Manual
EtherNet/IP EDS File
Gateway module EtherCAT Slave
Référence : 100073
SPECIFICATIONS
Protocol EtherCAT
Module version Slave
Network connector 2 x RJ45
max. baud rate 100 Mbit/s
I/O data 512 Bytes IN/OUT
Fichiers:
EtherCAT User Manual
EtherCAT XML File
Gateway module PROFIBUS Slave
Référence : 100069
SPECIFICATIONS
Protocol PROFIBUS DP-V0
Module version Slave
Network connector D-SUB 9F
max. baud rate
 up to 12 Mbit/s
I/O data max. 488 Bytes (244 IN & 244 OUT)
DP-Application layer
 DP-V0
Fichiers:
PROFIBUS User Manual
PROFIBUS GSD File
PROFIBUS Certificate

Jumper (fits all modules)
Référence : 100204
